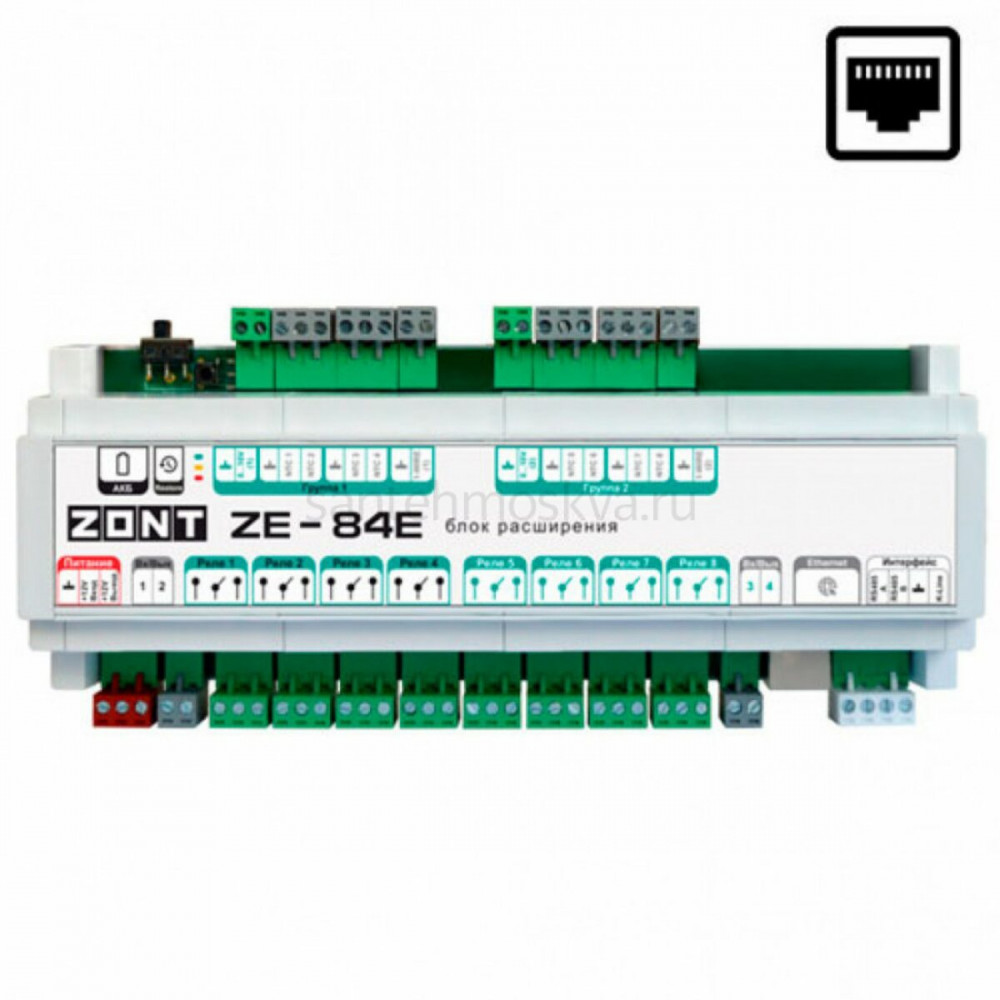

Блок расширения ZONT ZE-84E ML00006018
Артикул: 52414
Характеристики
Напряжение
9-18 В
Производитель
Zont
Тип модуля
блок расширения
Цвет корпуса
серый
Описание - Блок расширения ZONT ZE-84E ML00006018
Блок расширения ZONT ZE-84E предназначен для увеличения функциональных возможностей систем автоматизации и охраны на базе контроллеров ZONT, таких как H1000+ PRO, H1500+ PRO, и H2000+ PRO. Это устройство является важным элементом для объектов с многоконтурными системами отопления и сложными инженерными сетями.
Основные функции и возможности:
1. Связь с контроллером:
• Wi-Fi и/или Ethernet (UDP): Блок ZE-84E может подключаться к контроллеру ZONT через Wi-Fi или Ethernet, используя протокол UDP. Для повышения безопасности возможно использование обоих интерфейсов одновременно.
2. Дополнительные входы и выходы:
• 4 универсальных входа/выхода: Настройка этих выходов определяется основным контроллером ZONT. Они могут использоваться как аналоговые входы для контроля различных датчиков или как выходы типа «открытый коллектор» для управления исполнительными механизмами и электрическими приборами.
• 8 релейных выходов: Реализуются через встроенные реле (7А / DC 28B; 3A / AC 240B), предназначенные для управления исполнительными механизмами и электрическими приборами.
• 8 специальных входов для датчиков NTC: Предназначены для подключения помехозащищенных датчиков температуры NTC-10.
• 2 аналоговых выхода 0-10 В: Используются для управления исполнительными устройствами с пропорциональным управлением.
3. Интерфейсы обмена данными:
• RS-485: Поддерживает обмен данными с оригинальными цифровыми устройствами ZONT, такими как радиомодули на частоте 868 МГц, выносные панели управления и цифровые датчики температуры. Максимальное расстояние для подключения устройств составляет 200 метров (оптимально 100 метров).
• K-Line: Интерфейс для подключения цифровых устройств ZONT, таких как радиомодули на частоте 868 МГц и внешние адаптеры. Максимальное расстояние для подключения устройств составляет 10-15 метров.
• 1-WIRE: Используется для подключения шлейфа цифровых датчиков температуры типа DS18S20 / DS18B20.
4. Радиочастота 868 МГц:
• Для подключения радиодатчиков и других устройств ZONT, работающих на защищенной частоте 868 МГц, понадобится радиомодуль. Этот модуль позволяет интегрировать беспроводные датчики и устройства в систему управления.
Преимущества:
• Гибкость и масштабируемость: Блок расширения ZE-84E предоставляет дополнительные возможности для управления сложными системами отопления и автоматизации, охватывающими несколько сооружений.
• Универсальность подключения: Поддержка различных интерфейсов связи (Wi-Fi, Ethernet, RS-485, K-Line) позволяет интегрировать блок в различные схемы управления.
• Повышенная безопасность: Возможность одновременного использования нескольких интерфейсов связи и защиты передачи данных через радиочастоту 868 МГц.
ZONT ZE-84E представляет собой мощный инструмент для увеличения аппаратных возможностей систем ZONT, обеспечивая более гибкое и надежное управление сложными инженерными системами.
| Общие | |
| Напряжение | 9-18 В |
| Производитель | Zont |
| Тип модуля | блок расширения |
| Цвет корпуса | серый |
